高可靠性軟件平臺：軟件平臺采用強大的Linux多任務多線程實時操作系統。
設計：核心單元采用4U標準機箱設計，每個功能模塊以插件形式配置，維護方便。
自檢：具有高可靠性的電路設計與完善的診斷、自恢復功能。
具備靈活組態配置功能：配電終端內DTU功能通過軟件組態配置既可實現靈活組合。
實時監測：DTU功能模塊實時監測10kV線路電壓、線路電流、零序電壓、零序電流、設備狀態等運行及故障信息，完成遙信、遙測、遙控功能，實現配網自動化的實時監控；
保護功能：檢測線路故障及過負荷狀態功能，能檢出線路零序過壓、零序過流、線路過負荷、線路過流、相間短路等線路保護，可靈活設置為報警、跳閘動作，并記錄故障事件。
通信管理模塊：具備多種方式的通信接口和多種標準通信規約，除具備終端內部數據管理功能，對外還可轉發配電室或開閉站內電能表、PLC及直流屏數據，通過一個標準統一接口與主站系統通信完成數據傳輸?shù)裙δ堋?/span>
硬件：配電終端采用模塊化設計，強大的軟、硬件組態配置功能既滿足了DTU實時性要求，也實現了數據存儲記錄功能，同時又可實現線路微機保護獨立配置功能，成功解決了測控、保護、通訊兼容共存問題，達到了簡化站端設備種類的目的。
故障錄波功能：裝置故障錄波時錄取故障線路的前4個周波和故障后8個周波，每個周波錄取64個點。使用裝置維護工具可以對錄波文件進行詳細分析，波形細節一覽無余。

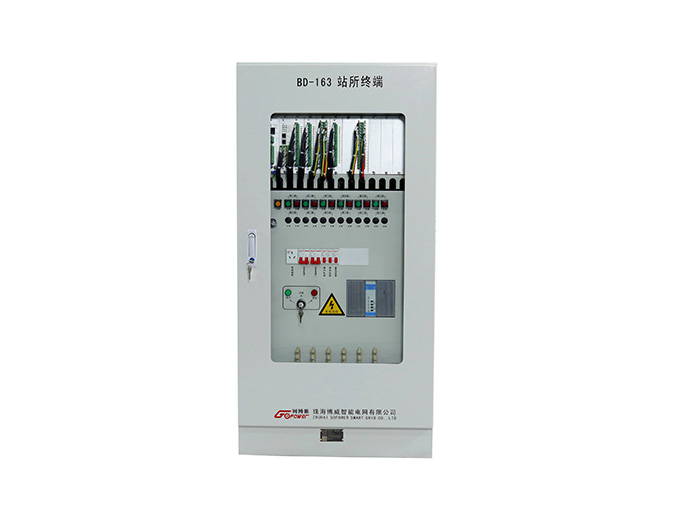

配電自動化站所終端（DTU）是應用現代計算機技術、bai遠動、自控、通訊、新型配電設備等先進技術手段，實現配網在線和離線遠方監控，與配電自動管理，以達到配網安全，可靠，經濟，優質，高效運行之目的。 適用于35KV用以下的開閉站、變電站、變電所、配電室、配電房的1～16回線路測控，可采集并上傳多回路線路電壓、線路電流、零序電流、設備狀態等運行及故障信息，具備多種方式的通信接口和多種標準通信規約。具有交流采樣、直流遙測、遙控、遙信、錄波、時鐘同步、事件順序記錄、多串口通信、多種通信規約、分布式網絡通信、當?shù)鼗蜻h(yuǎn)方在線裝載或更新應用軟件、設置參數、遠程診斷維護等功能并且可以保存大容量數據。
注：表中“標準參數值”為正常使用條件，項目單位可根據工程實際使用條件進行修改。
序號
參數名稱
單位
標準參數值
1
環境條件
最低溫度
℃
-40
最高溫度
℃
+70
相對濕度
％
10～100
最大絕對濕度
g/m3
35
2
電壓輸入標稱值
V
AC100V/AC220V
3
電流輸入標稱值
A
5/1
4
工作電源
/
AC220V，雙路
5
開關測控容量
/
(1)容量配置：4回路，適用于4回線路的站所；
(2)遙測：每臺采集至少6個電壓（2組母線電壓和2個零序電壓）、每回路采集至少3個電流量（A相、C相和零序）。
(3)遙信：每回路配置遙信量不少于5個，包括開關合位、開關分位、地刀位置、開關儲能、遠方/就地等。
(4)遙控：每回路配置遙控量至少2個（分閘/合閘控出）。
6
電壓測量精度
/
相電壓0.5級
零序電壓0.5級
7
電流測量精度
/
相測量值0.5級（≤1.2In），
相保護值≤3％(≤10In)，
零序電流0.5級
8
有功功率、無功功率精度
/
1級
9
遙信電源
V
DC24V/48V自適應
10
遙信分辨率
ms
≤5
11
軟件防抖動時間
/
10～1000毫秒可設
12
交流電流回路過載能力
/
1.2In，連續工作；20 In，1s
13
交流電壓回路過載能力
/
1.2 Un，連續工作；2 Un，1s
14
守時精度
/
每24小時誤差應不大于2s
15
控制輸出
觸點額定功率
/
交流250V/5A、380V/2A或
觸點壽命
次
通、斷≥105
16
通信接口
串行口
/
至少4個可復用的RS232/RS485串口
RJ45以太網絡
個
≥2
17
通信協議
/
(1)滿足DL/T 634標準的101或104通信規約；
(2)滿足國家電網公司最新的配電自動化系統應用DL/T634.5101-2002實施細則、配電自動化系統應用DL/T634.5104-2009實施細則；
(3)滿足國家電網公司最新的配電自動化終端參數配置規范；
18
終端功耗
/
(1)DTU核心單元正常運行直流功耗 ≤20W（不含通信模塊電源、配電線損采集模塊、電源管理模塊）；
(2)整機功耗 ≤50VA（含配電線損采集模塊、不含通信模塊、不含后備電源）。
19
配套電源
要求
電源管理模塊要求
/
電源管理模塊長期穩定輸出≥80W，瞬時輸出≥500W，持續時間≥15s
通信電源輸出
/
額定DC24V，穩態負載能力≥24V/15W，瞬時輸出≥24V/20W，持續時間≥50ms
操作電源輸出
/
額定DC48V，瞬時輸出≥ 48V/8A，持續時間≥15s
配電線損采集模塊電源輸出
/
額定DC48V，穩態負載能力≥48V/10W
20
后備電源方式
/
A：免維護閥控鉛酸蓄電池
額定電壓DC48V，單節電池≥7Ah，使用壽命≥3年，保證完成“分-合-分”操作并維持配電終端及通信模塊至少運行4小時。
B：超級電容
應保證分閘操作并維持配電終端及通信模塊至少運行15分鐘，使用壽命≥6年。
21
DTU柜體尺寸及顏色
mm
不大于高1300*寬600*深400(不含通信箱)，顏色為RAL7035或Z32。
22
DTU接線方式
/
端子排/航插件
23
平均無故障工作時間
h
≥50000
24
配電
線損
采集
模塊
電壓輸入標稱值
V
AC100V/AC220V
電流輸入標稱值
A
5/1
測量容量
/
(1)4回路，適用于4回線路的站所；
(2)采集6個電壓、每回路采集3個電流量：A、B和C相
有功電能計量準確度
/
0.5S級
無功電能計量準確度
/
2級
脈沖常數
/
1500 imp /kWh
工作電源
/
DC48V
超級電容后備電源
/
維持模塊運行時間不低于5s
終端功耗
W
整機功耗不大于10W
交流電流回路過載能力
/
1.2In，連續工作；20 In，1s
交流電壓回路過載能力
/
1.2 Un，連續工作
守時精度
/
每24小時誤差應不大于2s
通信接口
個
1個RS232或RS485串口
通信協議
/
DL/T 634標準的101通信規約
結構形式
/
標準19英寸2U機箱
安裝方式
/
機架式安裝
接口形式
/
電流接口采用JP12型端子，電壓接口采用5.08間距插拔式接線端子（4芯端子），通信及電源接口采用5.08間距插拔式接線端子（5芯端子），脈沖接口采用DB25公頭接口
25
無線通信模塊
通信制式
/
支持4G/3G/2G五模自適應TD-LTE/LTE-FDD/TD-SCDMA/WCDMA/GSM
通信接口
至少2路RS232串行接口, 9600bit/s，或一個10M/100M全雙工以太網接口
基本功能
端口數據監視功能、網路中斷自動重連功能等
接口的插拔壽命
≥500次
安裝方式
獨立安裝于DTU柜內
直流110V/0.5A的純電阻負載
